En plus du contrôle du Raspberry Pi via des télécommandes infrarouges, un émetteur 433 Mhz, des messagers et bien d’autres, il est également possible de lire une manette Xbox 360 sans fil à partir du Raspberry Pi. Cela permet d’utiliser le gamepad comme une souris externe (en mode bureau) ou dans des scripts et donc de contrôler les GPIO. Dans RetroPie, la manette Xbox peut également être utilisée comme support d’entrée pour les jeux sur le Raspberry Pi.
Dans ce tutoriel, plusieurs de ces possibilités sont présentées. De l’installation du logiciel requis, à l’utilisation comme souris, en passant par la commutation des GPIO et la commande d’un servomoteur avec le joystick.
Accessories
Pour utiliser le Raspberry Pi avec la manette Xbox 360, vous n’avez pas besoin de beaucoup d’accessoires:
- Contrôleur sans fil Xbox 360
- Récepteur USB Xbox 360
Chaque framboise Pi avec au moins un port USB libre peut être utilisée, par exemple, la Raspberry Pi, plus puissante.
Si vous voulez reconstruire le petit projet ci-dessous, vous avez également besoin:
- Servo Motor
- Jeu de 4 LEDs de 5mm : Rouge, vert, bleu, jaune
- Résistances 4x 330Ω
- Breadboard
- Câble jumper
Logiciel Raspberry Pi pour la manette Xbox 360
Pour les distributions Linux, il existe un pilote développé, en particulier pour communiquer avec les contrôleurs (sans fil) de la Xbox.
Nous installons d’abord le pilote afin qu’il puisse communiquer avec le contrôleur :
sudo apt-get install xboxdrv
Le récepteur USB peut maintenant être connecté. Avec l’Isusb, vous pouvez vérifier s’il a été détecté :
pi@raspberrypi:~ $ lsusb Bus 001 Device 005: ID 045e:0291 Microsoft Corp. Xbox 360 Wireless Receiver for Windows Bus 001 Device 003: ID 0424:ec00 Standard Microsystems Corp. SMSC9512/9514 Fast Ethernet Adapter Bus 001 Device 002: ID 0424:9514 Standard Microsystems Corp. Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Vous pouvez maintenant allumer le contrôleur et tester s’il est détecté. Pour ce faire, démarrez le conducteur en utilisant :
sudo xboxdrv --detach-kernel-driver
Ensuite, appuyez sur les touches pour modifier le journal, qui indique quelle(s) touche(s) est/sont actionnée(s) et sa/leur valeur.
Sur la page de documentation, toutes les commandes sont accompagnées d’une brève explication. Par exemple, il est possible d’allumer / de faire clignoter (–led NUM) ou de faire vibrer (-r 255,255) les LED de la manette Xbox 360. Au total, il est possible d’utiliser et d’adresser ou de lire jusqu’à 4 contrôleurs radio.
Utiliser le Contrôleur Xbox 360 comme une souris Raspberry Pi
Une caractéristique que j’aime particulièrement est l’option de la souris. Comme j’ai rarement connecté un clavier au Raspberry Pi (j’utilise presque exclusivement le SSH et parfois le Remotedesktop) et encore plus rarement une souris, je trouve très pratique d’utiliser la manette sans fil de la Xbox 360 comme souris pour le Raspberry Pi. Tout ce dont nous avons besoin est déjà installé.
Un seul autre paramètre doit être spécifié:
sudo xboxdrv --detach-kernel-driver --silent --mouse
Vous pouvez également modifier la vitesse et la sélection des boutons (comme décrit dans la documentation). Si la commande doit être exécutée au démarrage du système, vous pouvez soit écrire un script de démarrage automatique, soit utiliser la crontab.
L’affectation (standard) suivante des touches pour l’utilisation comme souris s’applique:
- A : Clic gauche
- B : Clic droit
- X : clic de souris central
- Y : Entrez
- Joystick gauche : Mouvement de la souris
- Joystick droit : Roue de défilement
- D-Pad : Touches fléchées
- Commencez : Transmettre
- Retour : Retour
- LB : Page up
- RB : Page en bas
Utilisez le contrôleur Xbox 360 pour lancer des scripts et des commandes
Une façon d’utiliser le pilote dans vos propres scripts est la lecture manuelle des valeurs de sortie. Afin de nous épargner cet effort, nous pouvons revenir à une bibliothèque Python déjà créée.
git clone https://github.com/FRC4564/Xbox cd Xbox
Ci-joint est également un exemple (sample.py), qui peut être consulté si nécessaire.

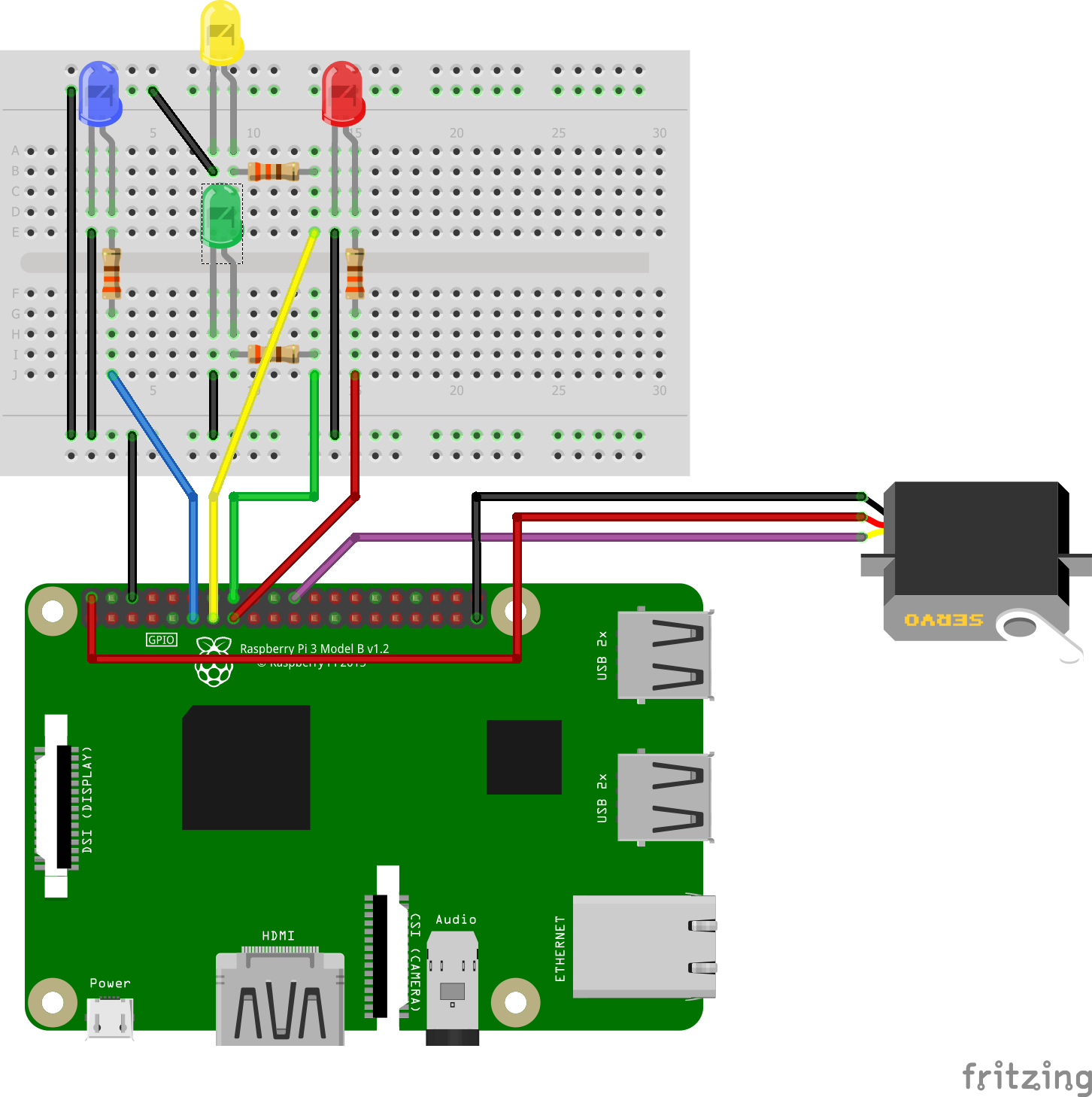

J’ai donc construit un petit exemple avec un servo-moteur et 4 LEDs comme inspiration. Le câblage est assez simple (résistance aux LEDs), donc seulement montré ici comme une structure schématique:
Le code pour cela est le suivant (créer un fichier avecsudo nano xbox360_example.py et avec CTRL + O, X sauvegarder et quitter):
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 |
import RPi.GPIO as GPIO import math import xbox GPIO_LED_GREEN = 23 GPIO_LED_RED = 22 GPIO_LED_YELLOW = 27 GPIO_LED_BLUE = 17 GPIO_SERVO_PIN = 25 GPIO.setmode(GPIO.BCM) GPIO.setwarnings(False) GPIO.setup(GPIO_LED_GREEN, GPIO.OUT) GPIO.setup(GPIO_LED_RED, GPIO.OUT) GPIO.setup(GPIO_LED_YELLOW, GPIO.OUT) GPIO.setup(GPIO_LED_BLUE, GPIO.OUT) GPIO.setup(GPIO_SERVO_PIN, GPIO.OUT) def updateServo(pwm, angle): duty = float(angle) / 10.0 + 2.5 pwm.ChangeDutyCycle(duty) def angleFromCoords(x,y): angle = 0.0 if x==0.0 and y==0.0: angle = 90.0 elif x>=0.0 and y>=0.0: # first quadrant angle = math.degrees(math.atan(y/x)) if x!=0.0 else 90.0 elif x<0.0 and y>=0.0: # second quadrant angle = math.degrees(math.atan(y/x)) angle += 180.0 elif x<0.0 and y<0.0: # third quadrant angle = math.degrees(math.atan(y/x)) angle += 180.0 elif x>=0.0 and y<0.0: # third quadrant angle = math.degrees(math.atan(y/x)) if x!=0.0 else -90.0 angle += 360.0 return angle if __name__ == '__main__': joy = xbox.Joystick() pwm = GPIO.PWM(GPIO_SERVO_PIN, 100) pwm.start(5) while not joy.Back(): # LEDs led_state_green = GPIO.HIGH if joy.A() else GPIO.LOW led_state_red = GPIO.HIGH if joy.B() else GPIO.LOW led_state_yellow = GPIO.HIGH if joy.Y() else GPIO.LOW led_state_blue = GPIO.HIGH if joy.X() else GPIO.LOW GPIO.output(GPIO_LED_GREEN, led_state_green) GPIO.output(GPIO_LED_RED, led_state_red) GPIO.output(GPIO_LED_YELLOW, led_state_yellow) GPIO.output(GPIO_LED_BLUE, led_state_blue) # Servo x, y = joy.leftStick() angle = angleFromCoords(x,y) if angle > 180 and angle < 270: angle = 180 elif angle >= 270: angle = 0 updateServo(pwm, angle) joy.close() pwm.stop() |
Ensuite, vous pouvez exécuter le code (sudo nano xbox360_example.py) et utilisez les boutons pour allumer et éteindre les LED ou utilisez le joystick gauche pour commander le servo-moteur. Pour arrêter, appuyez sur le bouton BACK.
Dans la vidéo suivante, vous pouvez également regarder ce petit projet:
En outre, il est possible de faire bien d’autres choses avec le Raspberry Pi et le contrôleur Xbox 360. Par exemple, utilisez la Recallbox ou la commande d’un robot à l’aide du joystick et changez les modes avec les boutons.
Eh bien, quels seront vos prochains projets prévus avec le contrôleur ? 🙂
